Wzmacniacz miksujący ZB1506SD to 6-strefowy wzmacniacz o mocy 150 W. Wzmacniacz wyposażony jest w tuner radiowy FM, bluetooth oraz wejścia: 3 x MIC, 3 x AUX, 1x USB, 1x port na karty SD oraz wyjście do podłączenia wzmacniacza wspomagającego.
Sygnał w każdej z sześciu stref może być załączany niezależnie, za pomocą przycisków na płycie czołowej wzmacniacza. Niezależnie od sześciu wyjść strefowych, posiadają także wyjście główne końcówki mocy w wersji niskoimpedancyjnej oraz napięciowej.

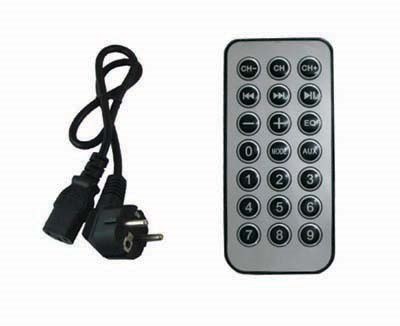

Urządzenie jest wyposażone w pilota zdalnej obsługi
Wzmacniacz posiada regulację barwy dźwięku w postaci odrębnej regulacji basów i sopranów. Wzmacniacze wyposażono w wyjścia: COM, 4-16 Ω, 70V i 100V jak również w zabezpieczenie Przeciwzwarciowe, Przeciwprzeciążeniowe
Wzmacniacz zasilany napięciem sieciowym 220-240V
Przeznaczony do nagłaśniania korytarzy, pomieszczeń, miejsc użyteczności publicznej, sal konferencyjnych, restauracji, klubów fitness, saun itp
Dane techniczne
|
Index
|
004387
|
|
Kod EAN
|
5902216720466
|
|
Zasilanie
|
AC 220-240V/50-60Hz
|
|
Nominalna moc wyjściowa
|
150W RMS
|
|
Wyjścia linii głośnikowych
|
COM, 4-16 Ω, 70V, 100V
|
|
Wyjście do podłączenia wzmacniacza wspomagającego
|
600 Ω 1V (0dB)
|
|
Wejścia
|
MIC 1,2,3: 600 Ω AUX 1,2,3: 15000 Ω, 775mV
|
|
Wejścia dodatkowe
|
1x USB, 1xport na karty SD
|
|
Bluetooth
|
tak
|
|
Pasmo przenoszenia
|
80Hz – 16KHz +/- 3dB
|
|
Współczynnik sygnał/szum (S/N)
|
MIC 1,2,3: >66dB AUX 1,2,3: >70dB
|
|
Przesłuch
|
1, 2, 3 MIC: 66dB, AUX 1,2,3: 70dB
|
|
Zakłócenia
|
Poniżej 0,1%
|
|
THD (Total Harmonic Distortion)
|
Poniżej 1% dla 100HZ-18Khz
|
|
Priorytet
|
MIC1 wycisza pozostałe sygnały wejściowe
|
|
Barwa
|
Bass: +/- 10dB na 100Hz Sopran: +/- 10dB na 15KHz
|
|
Regulatory
|
Indywidualna regulacja głośności dla wejść
|
|
Zabezpieczenia
|
Przeciwzwarciowe, Przeciwprzeciążeniowe
|
|
Zużycie mocy
|
210W
|
|
Wymiary D×Sz×W [mm]
|
483x360x97
|
|
Waga produktu brutto
|
9,52
|
|
Ilość sztuk w kartonie zbiorczym
|
2
|
|
Wymiary kartonu zbiorczego DxSzxW [mm]
|
560x460x350
|
|
Objętość kartonu zbiorczego [m3]
|
0,088
|
|
Waga kartonu zbiorczego [kg]
|
19,74
|
Opis przedniego panelu:
1. Przycisk zasilania włącz/wyłącz
2. Pokrętło regulacji wysokich tonów
3. Pokrętło regulacji niskich tonów
4. AUX-3/USB-SD: pokrętło do regulacji poziomu natężenia głosu na wyjściu AUX-3 a także wejścia USB/SD na przednim panelu
5. AUX-2: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazda AUX-2 tylniego panelu (18)
6. AUX-1: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazda AUX-1 tylniego panelu (17)
7. MIC-3: pokrętło do regulacji poziomu natężenia głosu trzeciego mikrofonu podłączonego do gniazda MIC3 tylniego panelu.
8. MIC-2: pokrętło do regulacji poziomu natężenia głosu drugiego mikrofonu podłączonego do gniazda MIC2 tylniego panelu.
9. MIC-1: pokrętło do regulacji poziomu natężenia głosu pierwszego mikrofonu podłączonego do gniazda MIC1 panelu przedniego.
10. Wyświetlacz USB/SD i jego przyciski obsługi
11. Wybór głośnika: Te przyciski służą do wyboru strefy, dioda LED sygnalizuje która strefa jest aktualnie aktywna. Można wybrać do 6 stref jednocześnie
12. Gniazdo do podłączenia mikrofonu 1.
13. Diody sygnalizacyjne LED.

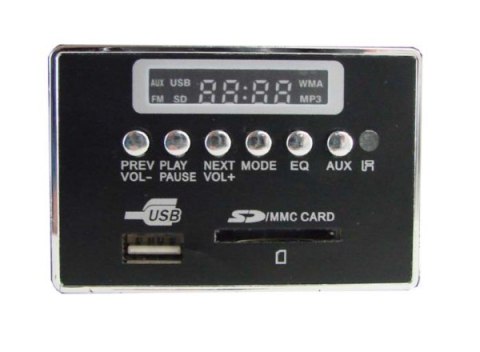

Obsługa wyświetlacza USB-SD
27. Wyświetlacz LED: Pokazuje status AUX, USB, FM, SD, MP3 oraz tytuł ścieżki. Odpowiednia dioda zapali się gdy podłączysz pamięć do odpowiedniego wejścia.
28. PREV/VOL-: Przejście do poprzedniego utworu lub ściszenie.
29. Play/Pauza
30. NEXT/VOL+: Przejście do następnego utworu lub zgłośnienie
31. Mode: Zmiana trybu pracy
32. EQ: 5 funkcji dla lepszego odtwarzania danego typu muzyki
33. AUX: Odtwarzanie z zewnętrznego wejścia AUX.
34. IR: Czujnik IR dla pilota
35. USB: Do podłączenia zewnętrznego dysku USB (do 4GB)
36. Port SD: do podłączenia zewnętrznej karty SD (do 4GB)
Opis panelu tylniego:
14. Regulacja siły głosu gongu (dotyczy tylko modeli posiadających na płycie czołowej przycisk Chime)
15. Gniazdo do podłączenia mikrofonu 2.
16. Gniazdo do podłączenia mikrofonu 3.
17. Aux 1 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
18. Aux 2 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
19. Aux 3 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
20. Wyjście liniowe: Do podłączenia wzmacniacza wspomagającego aby uzyskać wzmocnienie o wysokiej mocy wyjściowej
21. Terminale wyjściowe: 4/16 Ohm do podłączenia głośników o niskiej impedancji
22. Terminal podłączenia głośników 70V
Terminal podłączenia głośników 100V
23. Zasilanie 230V (kabel w zestawie)
24. Wentylator
25. Terminal wyboru głośnika: Głośnik 100V może być podłączony do dowolnego portu COM/terminalu. Na przednim panelu istnieje możliwość wyboru strefy
26. Alarm: do podłączenia systemu alarmowego do wzmacniacza
(podłączamy wtykiem jack mono 6,3 do przełącznika bistabilnego przez rezystor 100om lub tak samo do zestyków przekaźnika w systemie alarmowym. Zestyki przekaźnika i przełącznika nie mogą być na masie, ani na żadnym innym potencjale)
27. Antena FM
28. Bezpiecznik
