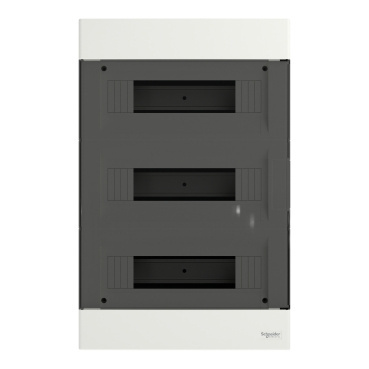

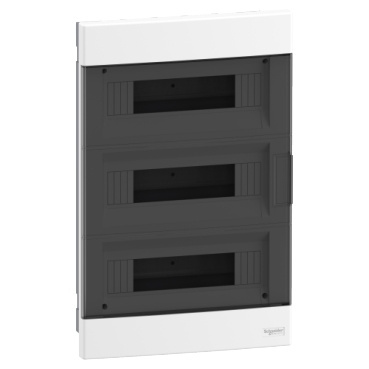

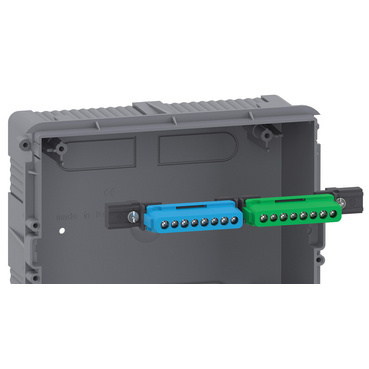

Easy9 EU to obudowa podtynkowa przeznaczona do aparatury modułowej przede wszystkim w budownictwie mieszkaniowym. Zawiera 3 rzędy mieszczące 12 standardowych modułów w rozmiarze 18 mm. Można w niej umieścić wszystkie typy aparatury modułowej. Jest dostarczana z 1 uziemiającą i 1 neutralną listwą zaciskową z ich wspornikiem, a każda listwa zaciskowa ma 22 otworów (11x16mm² + 11x10mm²). Posiada odwracalne drzwi pełne w kolorze dymnym, o kącie otwarcia 180°. Kolor obudowy jest biały (RAL 9003). Obudowa dedykowana do montażu wewnątrz pomieszczeń. Stopień ochrony to IP40 przy drzwiach zamkniętych oraz IP30 przy drzwiach otwartych. Kable mogą być wprowadzane przez 4 boki obudowy poprzez osłabienia na rurki instalacyjne. Miejscem przeznaczenia są nowe lub remontowane instalacje w budynkach mieszkalnych. Wewnętrzne elementy obudowy to kaseta podtynkowa tylna, wyjmowany stelaż z szyną DIN oraz przednia pokrywa z wycięciem. Wymiary wynoszą: (W) 300 mm x (S) 470 mm x (G) 99 mm, szerokość wyrażona w modułach 18 mm wynosi: 36, obudowa waży 1,85 kg, Obudowa wykonana jest z samogasnącego tworzywa sztucznego. Odporność na płomienie i ciepło wynosi 650°C z czasem trwania 30 min, zgodnie z normą IEC 60695-2-10. Klasa izolacji elektrycznej to klasa II (podwójna izolacja). Stopień zanieczyszczenia wynosi 2. Zgodnie z normą IEC 62262 stopień ochrony IK to IK07. Temperatura pracy wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -25°C do +70°C. Obudowa jest zgodna z normą IEC 60670-1-24.
Specyfikacje
Parametry podstawowe
| gama produktów |
Easy9 |
| Nazwa produktu |
Easy9 EU |
| Typ produktu lub komponentu |
Obudowa |
| typ obudowy |
Obudowa modułowa |
| Nb of 18 mm modules per row |
12 |
Parametry uzupełniające
| montaż obudowy |
Podtynkowy |
| szerokość w modułach 9 mm |
72 |
| całkowita liczba modułów 18 mm |
36 |
| rodzaj szyny |
DIN |
| rodzaj instalacji |
Wnętrzowy |
| Zaciski |
Ochronny neutralny |
| Ilość zacisków |
1 ziemia (przykręcony) z 22 wyjścia
1 neutralny (przykręcony) z 22 wyjścia |
| wyprowadzenia bloku rozdzielczego |
11 x 16 mm² + 11 x 10 mm² dla ziemia
11 x 16 mm² + 11 x 10 mm² dla neutralny |

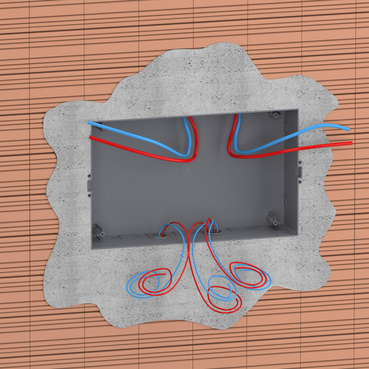

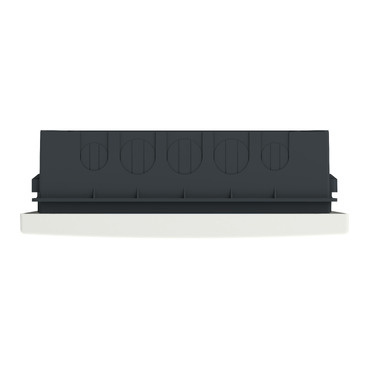

| wejście kablowe |
Wstępnie nacięte otwory |
| Type of door |
Przezroczysty |

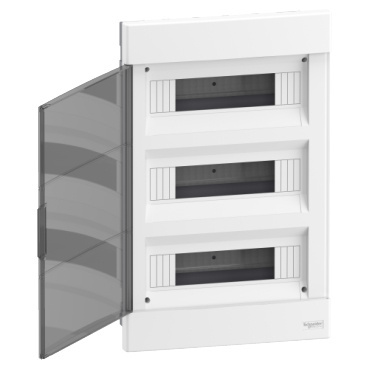

| otwieranie drzwi |
Odwracalny/nawrotny (180 °) |
| [In] prąd znamionowy |
80 A |
| [Ue] znamionowe napięcie łączeniowe |
400 V |
| Napięcie znamionowe izolacji [Ui] |
500 V |
| materiał obudowy |
Obudowa: plastik samogasnący |
| wysokość |
470 mm |
| głębokość |
99 mm |
| Szerokość |
300 mm |
| Masa produktu |
1,85 kg |
| kolor |
Obudowa: Biały (RAL 9003)
Drzwi: zadymiony/z nalotem |
Środowisko pracy
| Normy |
IEC 60670-1-24 |
| stopień ochrony IP |
IP40 zgodnie z IEC 60529 (drzwi zamknięte)
IP30 zgodnie z IEC 60529 (Drzwi otwarte) |
| stopień ochrony IK |
IK07 conforming to IEC 62262 |
| Stopień zabrudzenia |
2 |
| odpornośc ogniowa |
650 °C ( 30 min ) zgodnie z IEC 60695-2-10 |
| klasa ochronności |
Klasa II |
| temperatura otoczenia dla pracy urządzenia |
-25…60 °C |
| Temepratura otoczenia dla przechowywania |
-25…70 °C |
Jednostka opakowania
| Jednostka miary opakowania 1 |
PCE |
| Ilość jednostek w opakowaniu 1 |
1 |
| Wysokość opakowania 1 |
10,000 cm |
| Szerokość opakowania 1 |
47,000 cm |
| Długość opakowania 1 |
30,000 cm |
| Waga opakowania 1 |
1,850 kg |
| Jednostka miary opakowania 2 |
CAR |
| Ilość jednostek w opakowaniu 2 |
4 |
| Wysokość opakowania 2 |
53,000 cm |
| Szerokość opakowania 2 |
41,000 cm |
| Długość opakowania 2 |
31,000 cm |
| Waga opakowania 2 |
8,160 kg |
| Jednostka miary opakowania 3 |
P12 |
| Ilość jednostek w opakowaniu 3 |
48 |
| Wysokość opakowania 3 |
120,000 cm |
| Szerokość opakowania 3 |
80,000 cm |
| Długość opakowania 3 |
120,000 cm |
| Waga opakowania 3 |
91,632 kg |
