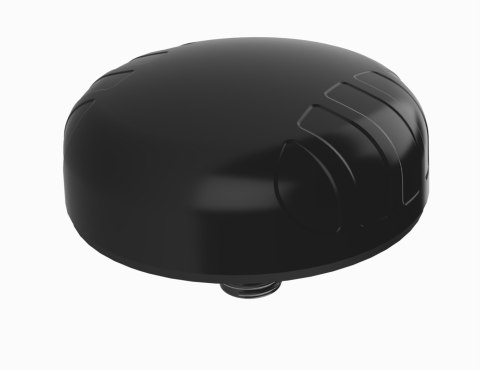

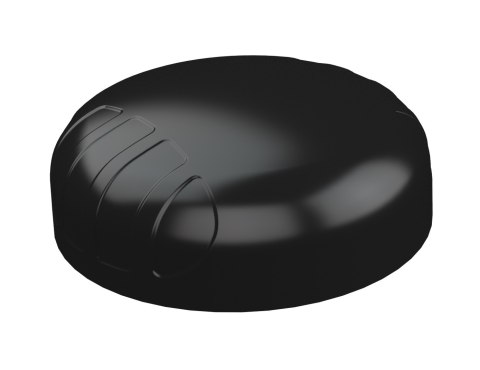

Szerokopasmowa panelowa antena dookólna Poynting PUCK-7 2X2 LTE (MIMO) 6
dBi, 2X2 Wi-Fi (MIMO) 7.5 dBi
Nowa
antena PUCK firmy Poynting oferuje małą antenę profilową do użytku w IoT / M2M,
inteligentnych licznikach, inteligentnych usługach użyteczności publicznej,
transporcie, żegludze morskiej i rolnictwie. PUCK-7 składa się z systemu
antenowego 4 w 1 w jednej obudowie, wyposażonego w 2×2 MIMO LTE i 2×2 MIMO Wi-Fi
(dwuzakresowe 2,4 GHz i 5 GHz). Anteny 2x Cellular MIMO (dla 2G / 3G / 4G)
obejmują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe
pasma LTE. Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące
jednoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2×2
MIMO. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej
wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów
promieniujących zapewniają doskonałą równowagę między dookólnością,
różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej
wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo
niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w
wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla
przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana
tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić
najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są
bardziej
Cechy produktu
- Wysoka wydajność: Obsługuje wiele
częstotliwości w jednym urządzeniu - 2G, 3G, 4G, LTE i gotowość na
5G.
- Antena 4 w 1: Łączy funkcje LTE (2x2
MIMO) i dwuzakresowego Wi-Fi (2x2 MIMO), zapewniając stabilne i szybkie
połączenia.
- Szerokopasmowy zakres:
Obsługuje częstotliwości, w tym pasmo CBRS 3,5 GHz, idealne do nowoczesnych
zastosowań.
- Odporność na podłoże: Antena
działa efektywnie, niezależnie od powierzchni montażu, co zwiększa jej
uniwersalność.
- Wytrzymała obudowa:
Solidna, wandaloodporna i wodoodporna konstrukcja o klasie IP68 gwarantuje
trwałość w trudnych warunkach.
- Wszechstronność
zastosowań: Dedykowana do transportu, zastosowań morskich oraz IoT/M2M,
co czyni ją uniwersalnym rozwiązaniem.
- Łatwy
montaż: Opcje montażu Ultra-veZAtile umożliwiają szybkie i wygodne
mocowanie w różnych miejscach.
Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
-
Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo,
nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
-
Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy,
usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i
automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
- Maszyny
rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód
wewnętrznych
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze
źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100%
energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-7 zapewnia doskonałą
wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 95% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i
3400-3800 MHz, 7,5 dBi to szczytowe wzmocnienie we wszystkich pasmach 2400-2500
i 5000-5800 MHz
- Wzmocnienie przy 698-960 MHz: -1
dBi,
- Wzmocnienie przy 1710-270 MHz: 6
dBi
- Wzmocnienie przy 3400-3800 MHz: 6
dBi
- Wzmocnienie przy 2400-2500MHz MHz: 5
dBi
- Wzmocnienie przy 5000-5800MHz
MHz: 7,5 dBi
Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma
opcjami montażu. Obejmuje to standardowo:
- Mocowanie do czopu - w zestawie
dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż
wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż
na słupie (np. Szyny morskie)
- Mocowanie magnetyczne
- Montaż
powierzchniowy (taśma dwustronna)
- Mocowanie ścienne
Wersja
anteny LTE:
Wersja
anteny Wi-Fi Dualband:
SISO
/ MIMO
2x2
MIMO
2x2
MIMO
Zakres
częstotliwości:
698
MHz - 3800 MHz
2,4-2,5
GHz i 5-6 GHz
Zysk
szczytowy
6
dBi
7,5
dBi
Typ
kabla koncentrycznego
RTK-031
RTK-031
Długość
kabla koncentrycznego
2
m
2
m
Typ
złącza
SMA
Male
SMA
Male (w zestawie adapter RP-SMA)
| Zakres
częstotliwości (Cellular): |
698 - 960
MHz
1710 - 2700 MHz
3400 - 3800 MHz |
| Zysk
(maks.) Port 1 i 2: |
-1 dBi @ 698-960
MHz
6 dBi @ 1710-2700 MHz
6 dBi @ 3200-3800 MHz |
| VSWR
Port 1 i 2: |
2,5:1 dla ponad
85% pasma |
| Moc
zasilania: |
10 W |
| Poaryzacja: |
Liniowa,
pionowa |
| Impedancja
wejściowa: |
50 Ohm
(nominalna) |
| Tłumienie
kabla: |
0.56 dB/m @ 900
MHz
0.65 dB/m @ 1500 MHz
0.72 dB/m @ 1800 MHz
1.2 dB/m @ 3000
MHz |
| Przejście
DC: |
Tak |
Specyfikacje
środowiskowe, certyfikaty i atesty
Odporność na
wiatr: ≤220 km/h
Zakres
temperatur roboczych: -40°C do +80°C
Warunki
środowiskowe: Zewnętrzne/wewnętrzne
Stopień
ochrony przed wodą: IP 68 - do 30 minut na głębokości
1.5 m
Wilgotność
robocza: Do 98%
Wilgotność
przechowywania: 5% do 95% (bez kondensacji)
Zakres
temperatur przechowywania: -40°C do +80°C
Odporność na
uderzenia: IK 10
Zgodność ze
standardami: CE i RoHS
Wymiary
produktu: Ø99.3 mm x 36 mm
Wymiary
opakowania: 150 mm x 150 mm x 120 mm
Waga: 0.476
kg
Waga z
opakowaniem: 0.607 kg
Materiał
radomu: PC+ABS (bez halogenu)
Kolor
radomu: Czarny
Typ
montażu: Ø20 gwintowany wspornik, montaż na ścianie,
powierzchni i magnetyczny
Zakresy
częstotliwości (Wi-Fi): 2400-2500 MHz, 5000-6000
MHz
Zysk (maks.)
Port 1 i 2: 5 dBi @ 2400-2500 MHz, 7.5 dBi @
5000-6000 MHz
VSWR Port 1 i
2: ≤2.5:1 na ponad 95% pasma
Moc
wejściowa: 10 W
Impedancja
wejściowa: 50 Ohm (nominalna)
Polaryzacja: Liniowa,
pionowa
Tłumienie
kabla: 0.88 dB/m @ 2400 MHz, 1.65 dB/m @ 5800
MHz
Ścieżka do
masy: Tak
Nazwa
handlowa: PUCK-7
Kod
produktu: A-PUCK-0007-V1-01
Numer
EAN: 6009710920497
Zawartość
opakowania produktu
Zawartość
opakowania: A-PUCK-0007-V1-01
Uchwyt
montażowy: Ø20 gwintowany wspornik, powierzchnia
klejąca i magnetyczna
Adaptery: 2x
RPSMA(m) do SMA(f)
