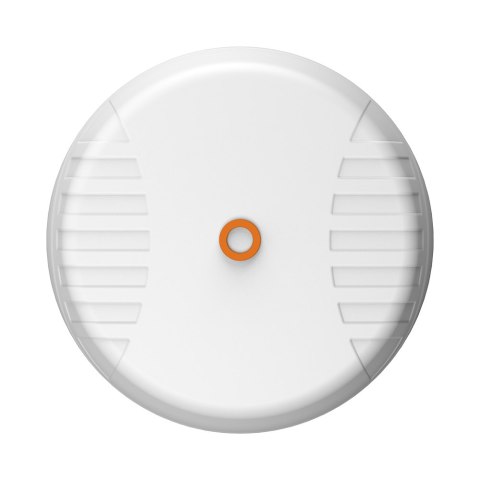

Antena Poynting SWIRL 4 5G LTE MIMO IP69K

Cechy produktu

- Wysoka wydajność: Wielokierunkowa antena morska i przybrzeżna, zapewniająca niezawodne połączenie nawet w trudnych warunkach.
- 8x8 MIMO: Obsługuje do 8x8 MIMO dla sieci komórkowych, zwiększając wydajność transmisji danych.
- Obsługa pasm 5G/LTE: Pracuje na nowoczesnych pasmach 5G/LTE w zakresie od 617 do 6000 MHz.
- Innowacyjny radiator: Nowoczesny system odprowadzania ciepła zapewniający optymalną regulację temperatury.
- Ochrona UV i przed słoną wodą: Przystosowana do pracy w warunkach morskich i przybrzeżnych dzięki wysokiej odporności na UV i sól.
- Obudowa IP69K: Pyło- i wodoodporna obudowa spełniająca rygorystyczne normy ochrony w trudnym środowisku.

Wszechstronność SWIRL: Integracja z urządzeniami CPE dzięki innowacyjnej podstawie

SWIRL można przekształcić w urządzenie CPE (Client Premises Equipment) poprzez włączenie SWIRL- PODSTAWA. Ta odlewana aluminiowa podstawa została zaprojektowana specjalnie do przechowywania routerów 5G, dostępnych w rozmiarach 231 x 193 x 50 mm / 9.094 x 7.60 x 1.97 cala lub 293.5 x 148.5 x 50 mm / 11.56 x 5.85 x 1.97 cala. Zainstalowanie routera w podstawie poprawia wydajność poprzez minimalizację utraty sygnału.

Zastosowanie

- Niezawodna łączność: Stabilne połączenia dla statków, łodzi i innych jednostek morskich.
- Zwiększona wydajność sieci: Poprawiona wydajność sieci dla pojazdów i innych platform mobilnych.
- Stabilne połączenia: Pewna łączność dla zdalnych lokalizacji i monitoringu infrastruktury.
- Wytrzymałe systemy komunikacji: Niezawodna komunikacja dla służb ratunkowych i publicznego bezpieczeństwa.
- Efektywna transmisja danych: Wydajna transmisja danych dla różnych zastosowań Internetu Rzeczy (IoT) w wymagających warunkach.

VSWR to miara efektywności, z jaką moc częstotliwości radiowej jest przesyłana ze źródła mocy, przez linię transmisyjną, do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR równemu 1:1.
SWIRL zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5:1 lub wyższym

Wzmocnienie w dBi: Polaryzacja pionowa dla sieci komórkowych

6 dBi to szczytowe wzmocnienie we wszystkich pasmach od 617 - 6000 MHz
- Wzmocnienie przy 617 - 960 MHz: 4 dBi,
- Wzmocnienie przy 1427 - 1517 MHz 4 dBi
- Wzmocnienie przy 1710 - 2700 MHz: 6 dBi
- Wzmocnienie przy 3400 - 4200 MHz: 5,5 dBi
- Wzmocnienie przy 5000 - 6000 MHz: 4 dBi

Wzmocnienie w dBi: Polaryzacja pozioma dla sieci komórkowych

6 dBi to szczytowe wzmocnienie we wszystkich pasmach od 617 - 6000 MHz
- Wzmocnienie przy 617 - 960 MHz: 2 dBi,
- Wzmocnienie przy 1427 - 1517 MHz 2 dBi
- Wzmocnienie przy 1710 - 2700 MHz: 4 dBi
- Wzmocnienie przy 3400 - 4200 MHz: 2 dBi
- Wzmocnienie przy 5000 - 6000 MHz: 4 dBi

Wzmocnienie w dBi: WiFi

6 dBi to szczytowe wzmocnienie we wszystkich pasmach od 2400 - 7200 MHz
- Wzmocnienie przy 617 - 960 MHz: 2 dBi,
- Wzmocnienie przy 1427 - 1517 MHz 2 dBi

Wiele możliwości montażu

Opcje montażu anteny SWIRL-4:
- Montaż powierzchniowy (Surface Mount): Bezpośrednie przymocowanie anteny do płaskiej powierzchni za pomocą śrub, zapewniające stabilne i trwałe połączenie.
- Montaż magnetyczny (Magnetic Mount): Użycie magnesów do tymczasowego lub łatwo demontowalnego montażu na metalowych powierzchniach, co jest przydatne w aplikacjach mobilnych lub tymczasowych.

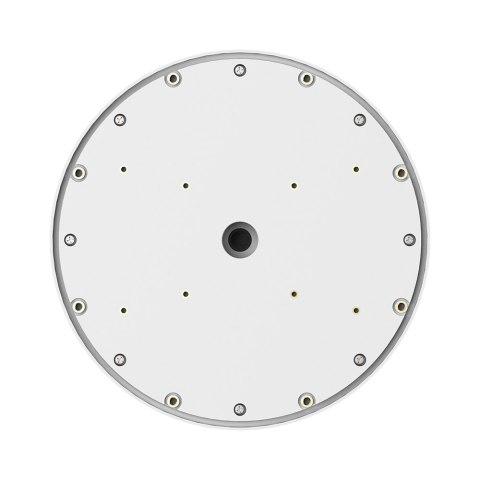

- Montaż na maszcie lub wieży radarowej (Mast or Radar Tower Mounting): Dzięki precyzyjnie wywierconej płycie podstawy, antena może być zamontowana na masztach lub wieżach radarowych, co jest idealne dla jednostek morskich.

Dodatkowo, antena SWIRL-4 może zostać przekształcona w urządzenie typu CPE (Customer Premises Equipment) poprzez integrację z podstawą SWIRL-BASE. Ta odlewana aluminiowa podstawa została zaprojektowana specjalnie do przechowywania routerów 5G, dostępnych w rozmiarach 231 x 193 x 50 mm lub 293,5 x 148,5 x 50 mm.
Instalacja routera w podstawie skraca długość przewodów koncentrycznych, minimalizując straty sygnału i poprawiając wydajność systemu. Te różnorodne opcje montażu sprawiają, że antena SWIRL-4 jest wszechstronnym rozwiązaniem, dostosowującym się do różnych środowisk i wymagań instalacyjnych.

Wzory promieniowania fal w antenie SWIRL

Polaryzacja pionowa (Vertical Polarization)
Wzory promieniowania fal w polaryzacji pionowej ukazują zdolność anteny SWIRL do efektywnego przesyłania sygnału w kierunku pionowym. W załączonym poniżej dokumentcie (na stronach 9-10) przedstawiono charakterystykę promieniowania, która wskazuje, że fale te mają równomierne pokrycie w różnych kierunkach, co zapewnia stabilną transmisję w wymagających warunkach, takich jak środowiska morskie. Pionowa polaryzacja jest szczególnie istotna dla pasm 5G/LTE, gdyż umożliwia skuteczne przesyłanie danych na duże odległości w otwartym terenie.

Polaryzacja pozioma (Horizontal Polarization)
Dla fal w polaryzacji poziomej (na stronach 10-11) wzory promieniowania koncentrują się na zapewnieniu równomiernego zasięgu w płaszczyźnie poziomej. Charakterystyka ta jest kluczowa w scenariuszach, gdzie konieczna jest wielokierunkowa komunikacja na krótszych dystansach, np. w sieciach przemysłowych i mobilnych. Wzory na stronach dokumentu wskazują, że pozioma polaryzacja w antenie SWIRL doskonale uzupełnia pionową, zwiększając efektywność technologii MIMO (Multiple Input Multiple Output).

Promieniowanie dla Wi-Fi
Promieniowanie fal Wi-Fi w antenie SWIRL jest zoptymalizowane zarówno dla pasma 2,4 GHz, jak i wyższych częstotliwości od 5 GHz do 7,2 GHz. Wzory na stronach 11-12 pokazują, że antena emituje fale w sposób wielokierunkowy, zapewniając pokrycie zarówno w polaryzacji pionowej, jak i poziomej. Taka charakterystyka umożliwia efektywną komunikację w lokalnych sieciach bezprzewodowych z dużą przepustowością i minimalnym zakłóceniem.

Wnioski z przedstawionych wzorów
Wzory promieniowania dla poszczególnych polaryzacji podkreślają wszechstronność anteny SWIRL:
- W polaryzacji pionowej zapewnia ona dalekosiężne połączenia, kluczowe dla 5G i LTE.
- W polaryzacji poziomej doskonale sprawdza się w wielokierunkowej transmisji danych na krótszych dystansach.
- W zakresie Wi-Fi gwarantuje niezawodne i szybkie połączenia w różnorodnych warunkach środowiskowych.

Warianty anteny

Specyfikacja techniczna
